Czym jest automatyzacja CAD? Zautomatyzuj nie tylko procesy projektowe

Kto i dlaczego powinien automatyzować procesy CAD?

Automatyzacja CAD najczęściej kojarzy się z automatyzacją projektowania, czyli wykorzystaniem algorytmów, skryptów i wtyczek do usprawnienia powtarzalnych czynności wykonywanych przez architektów i inżynierów. Mogą one obejmować rysowanie powtarzalnych elementów, dostosowywanie wymiarów i parametrów produktów czy automatyczne rozmieszczanie komponentów w projekcie.

Ograniczenie ręcznej pracy projektowej to jednak tylko jeden z aspektów znacznie szerszego zagadnienia, jakim jest automatyzacja CAD.

Z oprogramowania CAD korzystają również firmy budowlane przygotowujące kosztorysy inwestycji, producenci opracowujący dokumentację techniczną oraz przedsiębiorstwa zajmujące się drukiem 3D, które muszą przetwarzać dane projektowe przed rozpoczęciem produkcji.

We wszystkich tych przypadkach automatyzacja CAD może wykraczać poza samo tworzenie i modyfikowanie projektów. Technologia ta pozwala także automatycznie pozyskiwać i przetwarzać dane, generować dokumentację, przygotowywać wyceny oraz płynnie przekazywać informacje pomiędzy systemami projektowymi, inżynieryjnymi i produkcyjnymi.

4 procesy CAD, które warto zautomatyzować

Oto cztery przykłady zastosowania automatyzacji CAD, które pozwalają firmom znacząco ograniczyć czas poświęcany na powtarzalne czynności.

1. Automatyzacja projektowania CAD

Jednym z najbardziej oczywistych zastosowań automatyzacji CAD jest usprawnienie samego procesu projektowania.

Architekci i inżynierowie pracujący z oprogramowaniem takim jak SolidWorks czy Autodesk AutoCAD często poświęcają znaczną część czasu na powtarzalne zadania, które nie wymagają ich bezpośredniego zaangażowania ani kreatywności.

Dzięki odpowiednio wdrożonej automatyzacji, często realizowanej za pomocą dedykowanych wtyczek zintegrowanych z oprogramowaniem CAD, wiele takich czynności może odbywać się automatycznie.

Dotyczy to między innymi doboru materiałów, dostosowywania wymiarów, rozmieszczania komponentów na rysunkach AutoCAD czy generowania zestawień materiałowych (BOM).

Zamiast ręcznie wykonywać te same operacje w każdym projekcie, architekci i inżynierowie mogą automatyzować całe sekwencje działań – od przygotowania wstępnego projektu po wygenerowanie szczegółowej dokumentacji technicznej. W rezultacie automatyzacja projektowania CAD pozwala znacząco skrócić czas realizacji projektów, ograniczyć ryzyko błędów ludzkich i skoncentrować pracę specjalistów na bardziej złożonych zadaniach inżynieryjnych.

2. Automatyzacja przygotowania procesów produkcyjnych

Kolejną grupą przedsiębiorstw, które mogą skorzystać z automatyzacji CAD, są producenci każdorazowo projektujący wyroby przed rozpoczęciem ich produkcji. W ich przypadku automatyzacja może obejmować nie tylko projektowanie, ale również powiązane procesy, takie jak przyjmowanie zamówień od klientów, przygotowywanie ofert, kalkulowanie kosztów produkcji czy weryfikacja dostępności materiałów.

Przykładowo, gdy klient zamawia produkt dostosowany do indywidualnych wymagań, producent musi określić jego konfigurację, dobrać odpowiednie materiały, oszacować koszty i zaplanować produkcję. Zamiast realizować każdy z tych etapów oddzielnie, firma może połączyć je w jeden zautomatyzowany proces.

Na podstawie danych projektowych system może automatycznie generować zestawienia materiałowe (BOM), sprawdzać stany magazynowe, kalkulować koszty wytworzenia i przygotowywać dokumentację techniczną. Dzięki temu znaczna część planowania produkcji może zostać wykonana jeszcze przed jej fizycznym rozpoczęciem.

Takie podejście jest szczególnie wartościowe dla producentów złożonych produktów, w przypadku których zmiany wymiarów, materiałów lub konfiguracji mają istotny wpływ na wymagania technologiczne i koszty produkcji.

Coraz popularniejszym rozwiązaniem w tym obszarze stają się także systemy CPQ (Configure, Price, Quote), które umożliwiają szybkie konfigurowanie produktów, obliczanie ich cen oraz generowanie ofert dla klientów. Po integracji z systemami CAD, konfiguratory CPQ mogą dodatkowo połączyć biznesowy proces personalizacji produktu z projektowaniem inżynieryjnym i produkcją – wykorzystywane są do tego technologie Web-to-CAD, które umożliwiają przenoszenie informacji pomiędzy aplikacjami webowymi do systemów CAD.

Klienci mogą samodzielnie wybierać wymiary, materiały, właściwości i inne parametry produktu za pomocą konfiguratora online. Na podstawie tych wyborów system automatycznie generuje lub modyfikuje geometrię CAD produktu oraz przygotowuje pliki techniczne niezbędne do produkcji.

W ten sposób automatyzacja CPQ i Web-to-CAD łączy działy sprzedaży, projektowania i produkcji, przekształcając wymagania klientów w dane techniczne gotowe do wykorzystania w procesie wytwarzania.

‍3. Automatyczna konwersja CAD to BIM

Kolejnym zastosowaniem automatyzacji CAD jest przekształcanie tradycyjnych rysunków 2D lub ogólnych modeli projektowych w modele BIM (Building Information Modeling).

Jest to szczególnie przydatne dla producentów materiałów i komponentów budowlanych, którzy otrzymują od klientów rysunki architektoniczne i na ich podstawie muszą przygotować rozwiązania techniczne lub dokładne wyceny produktów.

Przykładowo architekt może przekazać producentowi rzut kondygnacji 2D albo ogólny model CAD wskazujący miejsca montażu określonych elementów budowlanych. Aby jednak przygotować szczegółową ofertę lub dokumentację gotową do wykorzystania w produkcji, producent może potrzebować zastąpienia ogólnych elementów rzeczywistymi produktami ze swojej biblioteki BIM.

Takie obiekty zawierają odpowiednie parametry techniczne, wymiary, informacje o materiałach oraz dane handlowe.

Zamiast ręcznie odtwarzać lub zastępować każdy element projektu, producenci mogą wykorzystać automatyzację konwersji CAD do BIM.

Zautomatyzowany proces pozwala identyfikować komponenty w oryginalnym projekcie i dopasowywać do nich odpowiednie obiekty BIM z bibliotek produktowych producenta.

W zależności od dostępnych danych projektowych system może również automatycznie uzupełniać modele o dodatkowe parametry techniczne i handlowe.

Tego rodzaju automatyzacja CAD pozwala producentom znacząco ograniczyć powtarzalne czynności związane z modelowaniem i przyspieszyć przygotowywanie ofert.

Oprócz oszczędności czasu zapewnia również większą spójność pomiędzy projektami architektonicznymi a specyfikacją rzeczywistych produktów producenta. Dzięki temu zespoły techniczne i handlowe mogą pracować na dokładniejszych, uporządkowanych danych projektowych.

4. Automatyczne udostępnianie danych CAD użytkownikom nietechnicznym

Automatyzacja CAD może również ułatwić dostęp do rysunków technicznych i danych projektowych pracownikom, którzy na co dzień nie korzystają z oprogramowania CAD.

Wiele procesów biznesowych wymaga dostępu do rzutów kondygnacji, planów technicznych czy dokumentacji projektowej, nawet jeśli uczestniczące w nich osoby nie mają doświadczenia z narzędziami takimi jak AutoCAD.

Dzięki dedykowanym aplikacjom internetowym zintegrowanym z procesami CAD firmy mogą udostępniać rysunki techniczne użytkownikom bezpośrednio w przeglądarce internetowej. Pracownicy mogą przeglądać plany, dodawać komentarze, proponować modyfikacje i współpracować z projektantami bez konieczności instalowania i nauki obsługi zaawansowanego oprogramowania.

Takie podejście pozwala wykorzystywać dane CAD w różnych działach przedsiębiorstwa, usprawnia komunikację i ogranicza czas, jaki inżynierowie muszą poświęcać na obsługę prostych zapytań.

ModiPlan – prostsza współpraca nad projektami architektonicznymi

Przykładem takiego rozwiązania jest ModiPlan – aplikacja internetowa, którą stworzyliśmy w celu usprawnienia współpracy nad projektami domów. Platforma łączy architektów, projektantów i inwestorów we wspólnym środowisku, w którym mogą przeglądać rzuty budynków, omawiać pomysły i koordynować zmiany projektowe.

Głównym wyzwaniem, na które odpowiedzieć miała aplikacja, było uporządkowanie uwag rozproszonych pomiędzy wiadomościami e-mail, wydrukowanymi rysunkami i wieloma wersjami projektów. Komentarze często trudno było przypisać do konkretnych fragmentów rzutu, co niepotrzebnie wydłużało komunikację i koordynację prac.

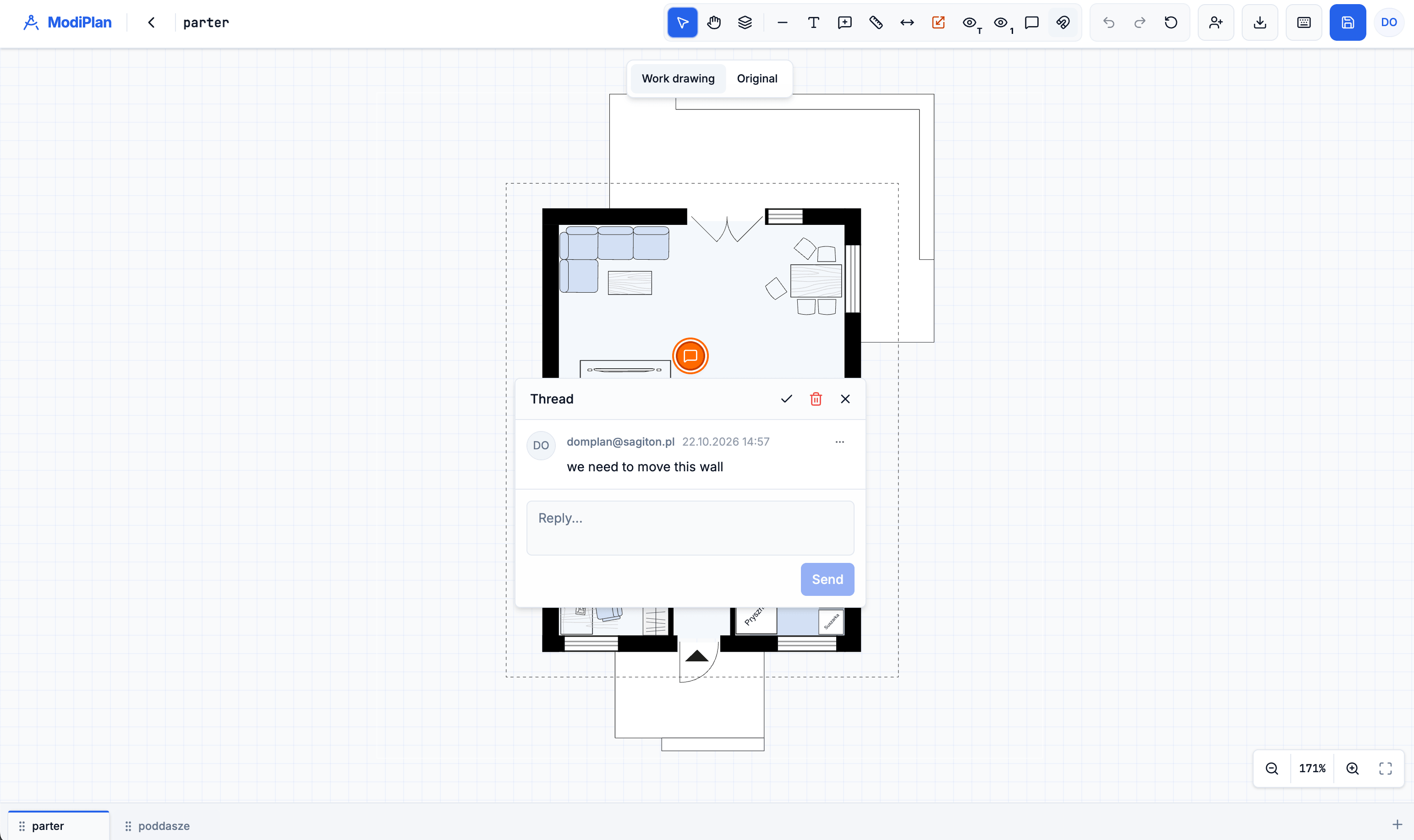

ModiPlan rozwiązuje te problemy, umożliwiając użytkownikom dodawanie komentarzy bezpośrednio w określonych miejscach rysunku, przeglądanie wariantów projektu oraz omawianie proponowanych zmian w jednym miejscu. Po uzgodnieniu ostatecznej wersji projektu materiały można wyeksportować w formatach SVG, PDF i DXF do dalszego wykorzystania.

Dzięki przeniesieniu rysunków CAD do łatwo dostępnego środowiska internetowego ModiPlan umożliwia aktywny udział w procesie projektowym również osobom bez specjalistycznej wiedzy CAD, jednocześnie usprawniając współpracę z zespołami technicznymi.

Przykład automatyzacji CAD w praktyce – CAD Calc

Jak wygląda automatyzacja CAD w praktyce?

Kolejnym z przykładów zastosowania automatyzacji CAD jest CAD Calc – aplikacja, którą opracowaliśmy dla klienta chcącego usprawnić proces przygotowywania kosztorysów budowlanych.

Klient potrzebował systemu, który połączy analizę rysunków architektonicznych, przede wszystkim plików DXF, z automatycznym przedmiarowaniem robót oraz porównywaniem obliczonych wartości z kosztorysami dostarczanymi przez inwestorów. Ponieważ większość ofert powstawała na podstawie rzutów kondygnacji przekazywanych w formie plików CAD lub zeskanowanych rysunków, wcześniejszy proces wymagał dużego nakładu pracy ręcznej.

Aby rozwiązać te problemy, stworzyliśmy system, który automatycznie analizuje zaimportowane rysunki, kalibruje rzuty i grupuje warstwy, zapewniając spójność danych projektowych. Następnie aplikacja przekształca rysunki 2D w uproszczone modele 3D oraz odczytuje wymiary i ilości potrzebne do wykonania kalkulacji kosztów.

Dzięki automatyzacji CAD system może generować przedmiary robót, porównywać obliczone wartości z kosztorysami inwestorskimi oraz przygotowywać oferty dla klientów przy minimalnym udziale pracy ręcznej. W rezultacie CAD Calc pomaga ograniczyć liczbę błędów, przyspieszyć kosztorysowanie i znacząco skrócić czas potrzebny na przekształcenie rysunków architektonicznych w gotowe do wysłania oferty.

Podsumowanie – dlaczego warto wdrożyć automatyzację CAD?

Automatyzacja CAD nie tylko przyspiesza procesy projektowe, ale również pomaga ograniczać błędy ludzkie, które mogą pojawiać się podczas ręcznego tworzenia rysunków, wykonywania pomiarów czy wprowadzania danych.

Automatyzując powtarzalne zadania, przedsiębiorstwa mogą zwiększyć dokładność pracy, zachować spójność pomiędzy projektami i umożliwić inżynierom oraz projektantom skupienie się na bardziej wymagających działaniach.

Warto również pamiętać, że systemy CAD mogą być integrowane z innymi procesami biznesowymi. Jak pokazuje przykład automatyzacji produkcji, rozwiązania te mogą łączyć projektowanie z kosztorysowaniem, zarządzaniem zapasami, przygotowywaniem ofert oraz planowaniem produkcji. Dzięki temu firmy mogą usprawniać nie tylko pojedyncze zadania projektowe, lecz także całe procesy realizowane przez różne działy przedsiębiorstwa.
