Czym jest automatyzacja BIM? Narzędzia i przykłady workflow w Autodesk Revit

Czym jest automatyzacja BIM?

Automatyzacja BIM polega na wykorzystaniu skryptów, wtyczek, integracji oraz dedykowanego oprogramowania do automatyzowania powtarzalnych zadań związanych z tworzeniem, aktualizowaniem, analizowaniem i zarządzaniem treściami oraz danymi BIM.

Może służyć zarówno do usprawniania procesów wewnątrz narzędzi takich jak Autodesk Revit, jak i do łączenia BIM z zewnętrznymi systemami oraz platformami cyfrowymi. Technologia ta pozwala ograniczyć pracę wykonywaną przez specjalistów ręcznie, poprawić spójność danych oraz przyspieszyć procesy, które w przeciwnym razie wymagałyby wielokrotnego wprowadzania informacji. W zależności od zastosowania może wspierać zarówno procesy projektowe, jak i zarządzanie oraz dystrybucję treści BIM.

Jakie firmy z branży AEC korzystają z automatyzacji BIM?

Mówiąc o automatyzacji BIM, często w pierwszej kolejności myślimy o zwiększaniu produktywności w biurach architektonicznych wykorzystujących tego typu pliki w procesach projektowych. Automatyzacja ta może jednak przynieść znaczące korzyści także wielu innym firmom z branży budowlanej. Biura inżynierskie, wykonawcy, konsultanci oraz producenci – oni wszyscy automatyzują czasochłonne zadania związane z BIM, aby poprawiać spójność danych i usprawniać współpracę między działami.

Dla producentów budowlanych szczególnym wyzwaniem jest chociażby to, że stworzenie bibliotek BIM samo w sobie nie przynosi żadnych rezultatów – jest to dopiero początek ich drogi z tą technologią. Wraz ze zmianami w ofercie muszą oni również aktualizować modele i parametry, zarządzać treściami BIM oraz udostępniać ich aktualne wersje w bibliotekach, na stronach internetowych i innych platformach, aby docierać do użytkowników końcowych.

W tym artykule przyjrzymy się więc, jak BIM automation może poprawiać efektywność pracy nie tylko zespołów projektowych, ale także producentów z branży budowlanej.

Zautomatyzowane przepływy pracy w Autodesk Revit

Wtyczki Revit są tworzone zarówno przez producentów z branży budowlanej, jak i przez biura architektoniczne. Chociaż obie grupy wykorzystują automatyzację w celu usprawnienia procesów BIM, ich cele oraz rodzaje automatyzowanych procesów często się różnią.

Producenci z branży budowlanej

Producenci tworzą dodatki do Revit, aby ułatwić inżynierom wybór, konfigurację oraz wykorzystanie ich produktów bezpośrednio w projektach.

W zależności od produktu lub systemu narzędzia te mogą automatyzować konfigurację produktu, sprawdzać kompatybilność wybranych komponentów, wykonywać obliczenia na podstawie wymagań technicznych lub przepisów, generować zestawienia materiałowe (Bill of Materials), a także łączyć oprogramowanie projektowe z wewnętrznymi systemami producenta.

Dzięki temu projektanci mogą prawidłowo wykorzystywać produkty, jednocześnie ograniczając konieczność ręcznego przeszukiwania dokumentacji technicznej lub kontaktowania się z producentem w celu uzyskania wsparcia.

Przykładowy workflow

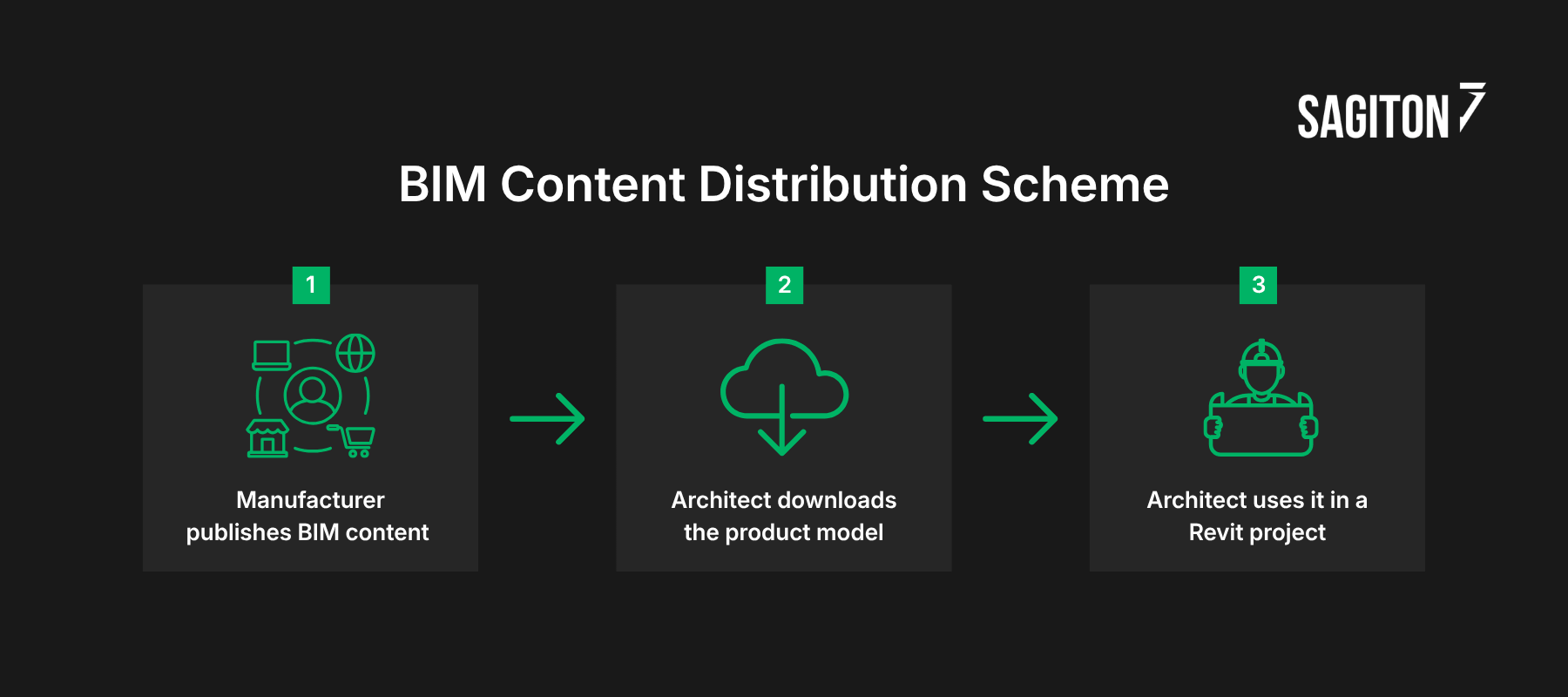

Producent publikuje treści BIM → Architekt pobiera model produktu → Architekt wykorzystuje go w projekcie Revit → Wtyczka Revit sprawdza wybrane parametry i kompatybilność komponentów → Jeżeli wybrano nieprawidłową opcję, wtyczka sugeruje poprawną konfigurację → W modelu BIM zostaje zastosowany właściwy system produktowy

Więcej przykładów znajdziesz w naszym artykule: Automatyzacje w pluginach BIM do Autodesk Revit – 5 rozwiązań dla producentów budowlanych

Biura architektoniczne

Biura architektoniczne i projektowe wykorzystują narzędzia do automatyzacji Revit przede wszystkim po to, aby ograniczyć powtarzalną pracę oraz przyspieszyć i ujednolicić wewnętrzne procesy projektowe.

Usprawnienia te mogą obejmować takie zadania jak tworzenie i aktualizowanie zestawień, przetwarzanie danych modelu, generowanie dokumentacji, masową modyfikację elementów czy integrację Revit z arkuszami kalkulacyjnymi oraz innymi systemami niezwiązanymi bezpośrednio z BIM.

Zamiast ręcznie powtarzać te same operacje po każdej zmianie modelu, zespoły mogą je automatyzować zgodnie z własnymi standardami.

Przykładowy workflow
Architekt aktualizuje model Revit → Dodatek pobiera najnowsze dane z modelu → Dane są automatycznie filtrowane, grupowane i przeliczane zgodnie ze standardami biura → Zestawienia są aktualizowane → Raporty są eksportowane do Excela, PDF lub systemu zewnętrznego → Kosztorysanci, zespoły zakupowe lub klienci otrzymują spójne i aktualne informacje

Więcej informacji o automatyzowaniu procesów projektowych znajdziesz w naszym artykule: Automatyzacja procesów w Revicie – 7 usprawnień Revit dla architektów

Chociaż dodatki do Revit są jednym z najpopularniejszych sposobów wdrażania automatyzacji BIM, nie są jedyną możliwością. Inne narzędzia i workflow również pozwalają automatyzować procesy BIM, łączyć różne systemy oraz usprawniać tworzenie, aktualizowanie i wymianę danych projektowych.

Narzędzia do automatyzacji BIM, które warto znać

Automatyzacja BIM pozwala ograniczyć czasochłonne zadania oraz pomaga zarówno projektantom jak i producentom z branży budowlanej usprawniać sposób tworzenia, zarządzania i wykorzystywania Building Information Management.

Od narzędzi takich jak Dynamo, wykorzystywanych do usprawniania procesów Revit, przez platformy do projektowania generatywnego aż do zarządzania treściami BIM – poniżej znajdziesz listę różnych rozwiązań, które odpowiadają na różne potrzeby branży AEC.

Usprawnianie procesów BIM za pomocą skryptów Dynamo

Dynamo to środowisko programowania wizualnego powszechnie wykorzystywane razem z Autodesk Revit do automatyzowania zadań, które w przeciwnym razie wymagałyby powtarzalnej pracy ręcznej.

Zamiast pisać tradycyjny kod od podstaw, użytkownik może stworzyć skrypt poprzez łączenie wizualnych węzłów reprezentujących różne operacje, dane wejściowe oraz działania wykonywane na modelu BIM.

Dzięki temu Dynamo jest stosunkowo przystępnym narzędziem BIM dla inżynierów, którzy chcą wprowadzić usprawnienia bez konieczności tworzenia kompletnej wtyczki do Revit.

Skrypty Dynamo mogą być wykorzystywane w wielu obszarach BIM automation, między innymi do generowania arkuszy, numerowania elementów, aktualizowania parametrów, tworzenia i modyfikowania komponentów modelu oraz pobierania informacji z Revit na potrzeby przedmiarów lub raportów wydajnościowych.

Mogą również wspierać procesy, w których dane z rysunku, arkusza kalkulacyjnego lub innego zewnętrznego źródła muszą zostać przetworzone i przeniesione do środowiska BIM.

Jedną z głównych zalet tego oprogramowania jest elastyczność. Ponieważ logika workflow jest widoczna i możliwa do edycji, użytkownicy mogą tworzyć własne wewnętrzne automatyzacje oraz dostosowywać je do zmieniających się wymagań projektowych.

W przypadku procesów wykorzystywanych głównie wewnątrz organizacji skrypt Dynamo może być również ekonomiczną alternatywą dla tworzenia dedykowanego plug-inu. Pozwala znacząco oszczędzić czas, zwłaszcza gdy te same operacje na modelu trzeba wielokrotnie wykonywać w wielu projektach lub wariantach produktów.

Case Study: automatyzacja Dynamo dla klastra Habic

Habic to klaster reprezentujący producentów mebli, wyposażenia wnętrz i produktów budowlanych z Kraju Basków w Hiszpanii. Organizacja potrzebowała bardziej efektywnego sposobu tworzenia i zarządzania bibliotekami dla wielu producentów, których produkty często wykorzystywały podobne komponenty, ale różniły się konfiguracją, materiałami lub innymi parametrami. Ręczne przygotowanie wszystkich możliwych modeli Revit wymagałoby od zespołu wykonania ogromnej ilości powtarzalnej pracy.

Aby usprawnić ten proces, opracowaliśmy oprogramowanie zawierające konfigurator, który automatycznie generuje BIM poprzez łączenie wcześniej zdefiniowanych komponentów produktowych nadających się do ponownego wykorzystania.

Skrypt został również wyposażony w przyjazny dla użytkownika interfejs, dzięki czemu mogły z niego korzystać także osoby bez doświadczenia w Dynamo.

W rezultacie Habic może teraz wykorzystywać automatyzację BIM do szybszego tworzenia konfigurowalnych wariantów produktów, ograniczenia powtarzalnego modelowania, zmniejszenia liczby osobnych plików wymagających przygotowania oraz ponownego wykorzystywania tych samych komponentów w produktach różnych producentów.

Hypar – projektowanie generatywne z wykorzystaniem AI

Projektowanie generatywne to zautomatyzowane podejście do tworzenia i oceny wielu wariantów projektu na podstawie wcześniej zdefiniowanych parametrów, takich jak wymagania dotyczące budynku, materiały, budżet czy uwarunkowania lokalizacji. Zamiast ręcznie opracowywać każdy wariant, architekci i inżynierowie mogą wykorzystywać algorytmy do szybkiego porównywania możliwych rozwiązań oraz wybierania tych, które najlepiej odpowiadają celom projektu. Pozwala to ograniczyć powtarzalną pracę, przyspieszyć początkowe etapy projektowania oraz zoptymalizować koszty i wykorzystanie zasobów.

Hypar to platforma chmurowa wykorzystująca takie podejście w procesach AEC. Umożliwia generowanie i modyfikowanie modeli budynków za pomocą funkcji wielokrotnego użytku, wcześniej zdefiniowanych komponentów oraz niestandardowej logiki. Automatyzując wybrane zadania projektowe, Hypar może pomóc zespołom szybciej tworzyć warianty projektów oraz poświęcać więcej czasu na decyzje inżynierskie zamiast na ręczne modelowanie.

Narzędzia do konwersji CAD do BoM

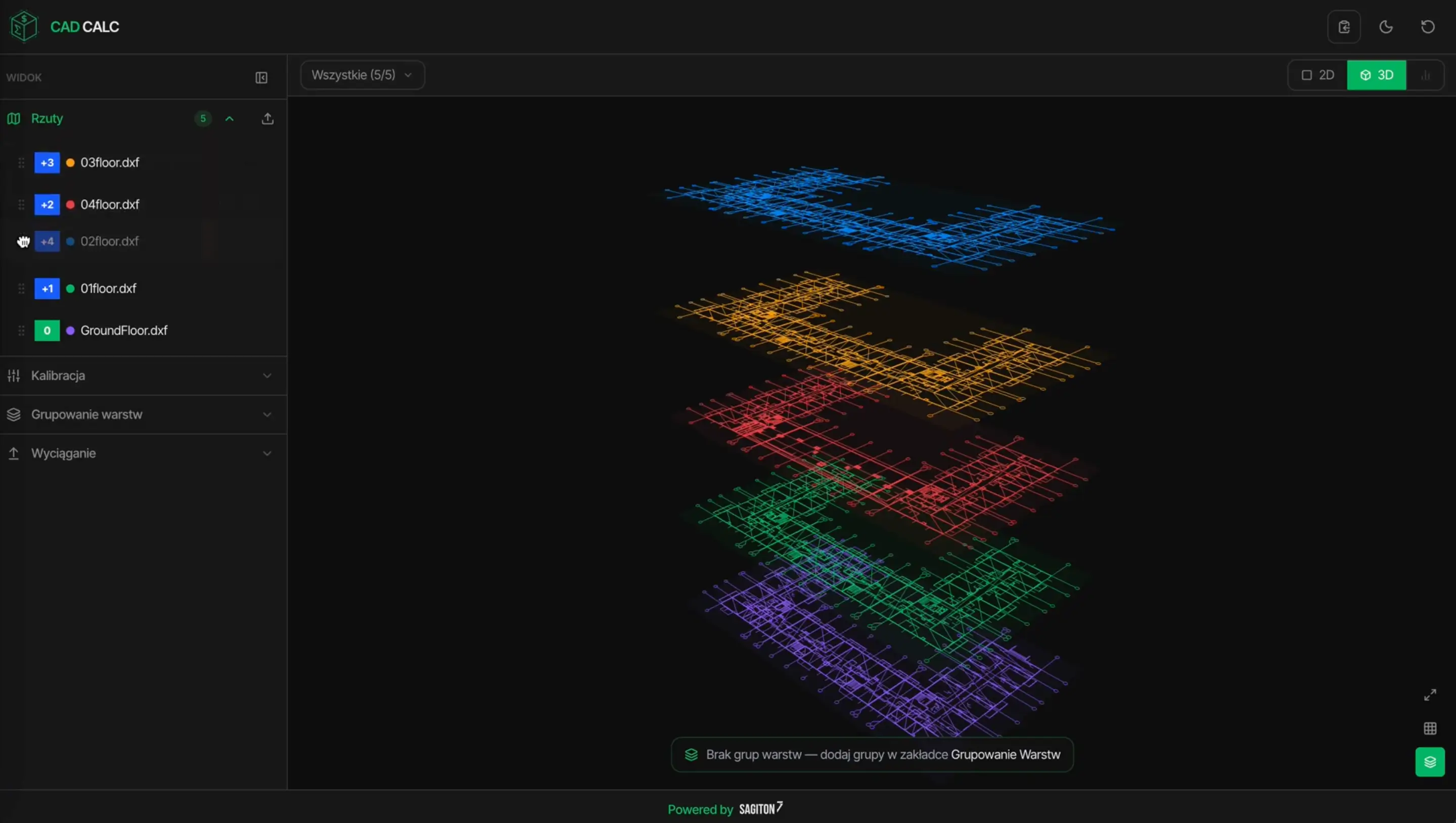

Narzędzia do konwersji CAD do BoM mogą automatyzować analizę rysunków 2D CAD oraz przekształcać dokumentację techniczną w uporządkowane dane projektowe.

Rozwiązania te mogą kalibrować rysunki, rozpoznawać i grupować warstwy oraz identyfikować elementy, które powinny zostać wyodrębnione z projektu – na przykład ściany, drzwi lub inne wybrane komponenty.

W zależności od workflow mogą również wspierać przekształcanie rysunków 2D w uproszczone modele 3D, zmniejszając ilość pracy ręcznej potrzebnej do przygotowania danych do kolejnych procesów BIM.

Po zidentyfikowaniu odpowiednich elementów oprogramowanie może wygenerować zestawienie materiałowe (Bill of Materials, BoM) zawierające ilości oraz specyfikacje wynikające z danych CAD. Informacje te mogą następnie posłużyć do automatyzacji kolejnych przedmiarów, kosztorysowania oraz procesów ofertowania. Dzięki temu wykonawcy, producenci oraz zespoły inżynierskie mogą szybciej przejść od dokumentacji technicznej do zakupów i wyceny.

Automatyczne generowanie BIM – BIMStreamer

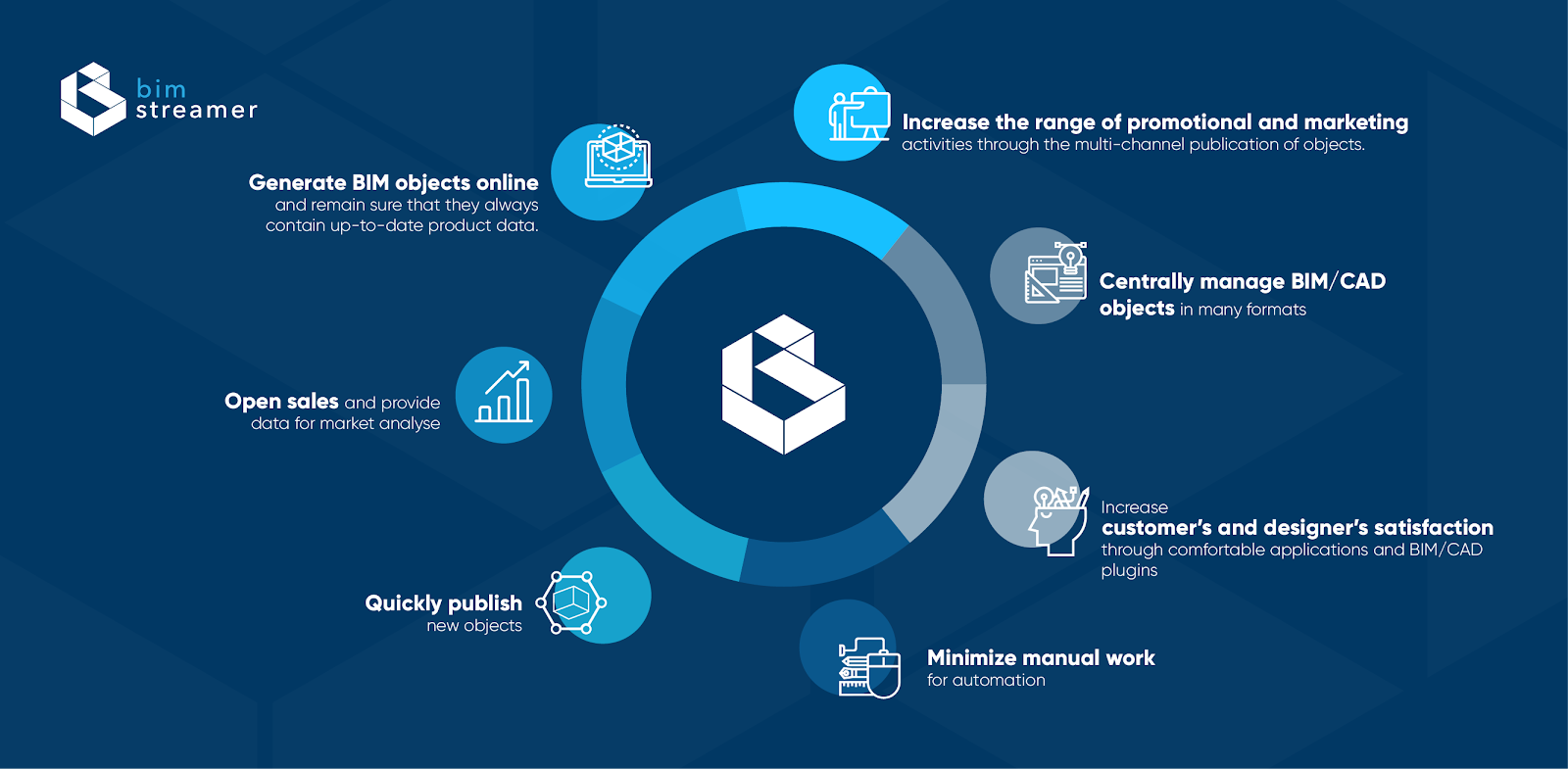

BIMStreamer to oprogramowanie BIM automation przeznaczone dla producentów z branży budowlanej, którzy muszą tworzyć, zarządzać i dystrybuować treści BIM za pośrednictwem wielu kanałów cyfrowych.

Dzięki BIMStreamer, zamiast opierać się na powtarzalnych procesach ręcznych, producenci mogą połączyć informacje produktowe pochodzące z systemów takich jak PIM ze swoimi bibliotekami BIM. Dzięki temu dane BIM są automatycznie aktualizowane za każdym razem, gdy zmieniają się specyfikacje produktów, parametry lub dostępne warianty.

Platforma zapewnia również dedykowane środowisko do przechowywania i zarządzania plikami BIM. Dzięki temu managerowie mogą kontrolować treści produktowe w jednym miejscu, podczas gdy BIMStreamer automatycznie synchronizuje wybrane pliki i dane pomiędzy wtyczką Revit, platformą bibliotek, stronami internetowymi oraz innymi wybranymi kanałami.

Ogranicza to konieczność osobnego aktualizowania tych samych treści w każdym kanale i znacznie upraszcza omnichannelowe zarządzanie BIM.

Tego rodzaju automatyzacja pomaga producentom uniknąć kosztownych i podatnych na błędy ręcznych aktualizacji, a jednocześnie utrzymywać treści BIM w spójnej i aktualnej formie. Zamiast poświęcać czas na rutynowe zarządzanie plikami oraz ich dystrybucję, zespoły mogą skoncentrować się na tworzeniu wysokiej jakości danych produktowych, podczas gdy BIMStreamer zajmuje się powtarzalnymi zadaniami związanymi z ich aktualizowaniem i publikowaniem w wybranych kanałach.

Jakie są korzyści z wdrożenia oprogramowania do automatyzacji BIM?

Techniki automatyzacji BIM mogą usprawnić codzienną pracę oraz zapewnić firmom lepszą kontrolę nad złożonymi procesami – najważniejsze korzyści z jej wdrożenia to:

• Szybsza praca specjalistów – zadania, które w przeciwnym razie trzeba byłoby wielokrotnie wykonywać ręcznie, mogą być wykonywane automatycznie. Dzięki temu specjaliści szybciej kończą projekty i poświęcają więcej czasu na pracę, która wymaga decyzji projektowych.
• Mniejsza liczba błędów – dzięki odpowiednio ustawionym regułom automatyzacja może weryfikować parametry, sprawdzać wybrane elementy oraz kontrolować zgodność danych z wcześniej zdefiniowanymi wymaganiami. Zmniejsza to ryzyko pomyłek wynikających z ręcznego wprowadzania danych lub przeoczenia zasad projektowych przez specjalistów.
• Lepsza kontrola nad procesami – oprogramowanie automatyzujące może dostarczać czytelne logi, dzięki którym dowiesz się jakie działania zostały wykonane, kiedy miały miejsce oraz czy operacja zakończyła się prawidłowo. Dzięki temu każdy proces łatwiej monitorować, diagnozować, a z czasem i udoskonalać.
