Stworzenie Pluginu Revit dla OBO Betterman

O kliencie

OBO Bettermann to międzynarodowy producent systemów instalacji elektrycznych, systemów przeciwprzepięciowych oraz rozwiązań infrastrukturalnych dla budownictwa. Firma działa globalnie, dostarczając swoje produkty na rynki europejskie, azjatyckie i amerykańskie. Klient chciał stworzyć dedykowany plugin do Autodesk Revit, ponieważ dotychczasowe rozwiązania nie dostarczały architektom wygodnego mechanizmu korzystania z systemów.

Podstawowe problemy, z którymi mierzył się nasz klient:

Nieefektywne rodziny Revit

Rodziny (RFA) były zbudowane w sposób nieoptymalny, z dużą liczbą złożonych formuł i zależności. Zmiana jednego parametru powodowała konieczność przeliczania wielu innych, co znacząco spowalniało pracę w Revit. W praktyce nawet proste zmiany dokonane przez architekta mogły trwać kilkadziesiąt sekund.

Brak skalowalności bibliotek

Z uwagi na rodzaj sprzedawanych produktów, OBO posiada wiele różnych kombinacji produktów. W poprzednim rozwiązaniu, każda możliwa kombinacja systemów była zapisywana jako osobny plik. Prowadziło to do ogromnej liczby plików i braku możliwości efektywnego zarządzania biblioteką. Utrzymanie i aktualizacja takiego podejścia były praktycznie niemożliwe.

Brak konfiguratora produktów

Dotychczasowy plugin działał jedynie jako przeglądarka plików BIM, bez zaawansowanej logiki wyboru i filtrowania produktów oraz bez dodatkowych usprawnień konfiguracyjnych. Dodatkowo każda wariacja systemowa była przedstawiona jako osobny element, przez co wybór odpowiedniej kombinacji był nieintuicyjny i problematyczny – użytkownicy musieli przeglądać tysiące kafelków produktowych.

Zależność od zewnętrznego dostawcy pluginu

Każda zmiana – nawet drobna – wymagała od OBO kontaktu z firmą zewnętrzną. Dodanie nowego produktu czy edycja danych zajmowały od kilku dni wzwyż. Brak samodzielności znacząco spowalniał rozwój i zwiększał koszty utrzymania rozwiązania.

Brak powiązania parametrów systemów

Zmiana jednego parametru (np. szerokości trasy kablowej) nie aktualizowała automatycznie innych właściwości produktu. W praktyce oznaczało to ręczne dopasowywanie danych i ryzyko błędów. System nie odzwierciedlał rzeczywistej logiki produktowej.

Ręczne tworzenie BOM

Listy materiałowe (BOM) były przygotowywane ręcznie przez dział sprzedaży. Proces był czasochłonny i podatny na błędy. Dodatkowo każdy dokument wymagał dostosowania do standardów firmy i brandingu.

W odpowiedzi na problemy i wyzwania klienta wdrożyliśmy

Inteligentny plugin Revit

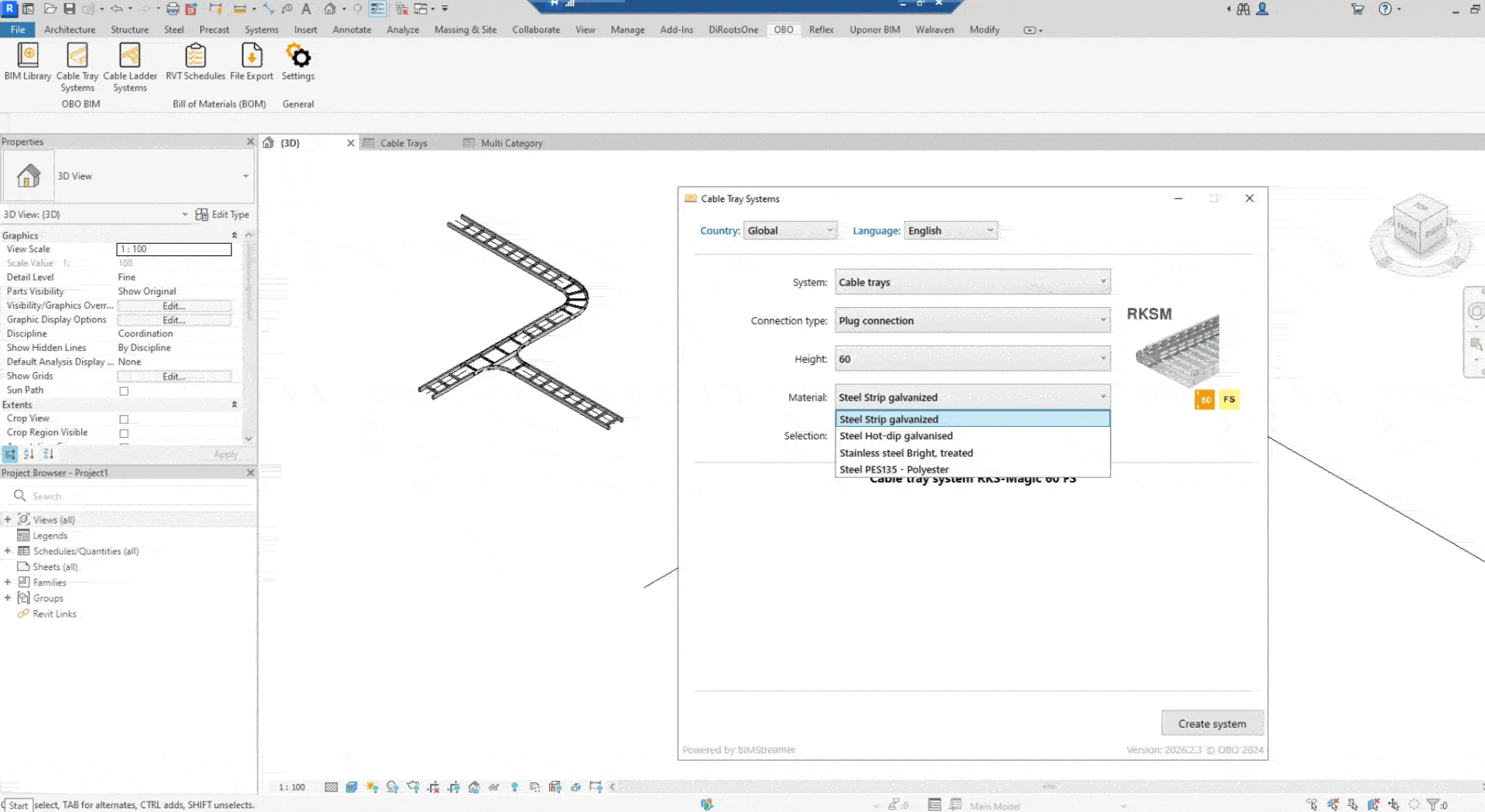

Stworzyliśmy dedykowany plugin do Revita, który integruje się bezpośrednio z biblioteką BIM producenta. Użytkownik może wybierać produkty poprzez intuicyjny interfejs (język, kraj, parametry). Plugin filtruje dane i pozwala wstawić odpowiedni element bezpośrednio do modelu.

Automatyczna konfiguracja systemów

Podczas rysowania tras kablowych plugin automatycznie dobiera i wstawia odpowiednie elementy, takie jak złączki czy trójniki. System działa kontekstowo, eliminując potrzebę ręcznego dopasowywania komponentów. Taka automatyzacja znacząco przyspiesza pracę projektanta.

Parametryczne modele produktów

Zamiast tysięcy wariantów stworzyliśmy elastyczne, parametryczne rodziny. Zmiana jednego parametru automatycznie aktualizuje wszystkie powiązane właściwości (np. opis, klasyfikacje). Dzięki temu jeden model może reprezentować wiele produktów.

Optymalizacja rodzin RFA

Przebudowaliśmy strukturę rodzin, eliminując zbędne formuły i zależności. Modele stały się lżejsze i znacznie szybsze w działaniu. Operacje, które wcześniej trwały kilkadziesiąt sekund, zostały skrócone do ułamków sekundy.

Centralna logika konfiguracji i niezależność klienta

Zamiast przechowywania wszystkich kombinacji jako osobnych plików, wdrożyliśmy logikę konfiguratora, która dynamicznie generuje właściwy wariant produktu na podstawie wybranych parametrów. Rozwiązanie daje OBO niezależność – pracownicy mogą samodzielnie zarządzać i konfigurować dane, bez wsparcia zewnętrznego dostawcy.

Automatyczne generowanie BOM

Plugin automatycznie tworzy listy materiałowe bezpośrednio w Revicie. Dzięki takiemu usprawnieniu możliwe jest automatyczne generowanie PDF z Revit’a przez projektanta. Dokumenty są zgodne ze standardami firmy i zawierają wymagane dane oraz branding, w związku z czym dział handlowy nie musi każdorazowo angażować się w tworzenie BOM.
